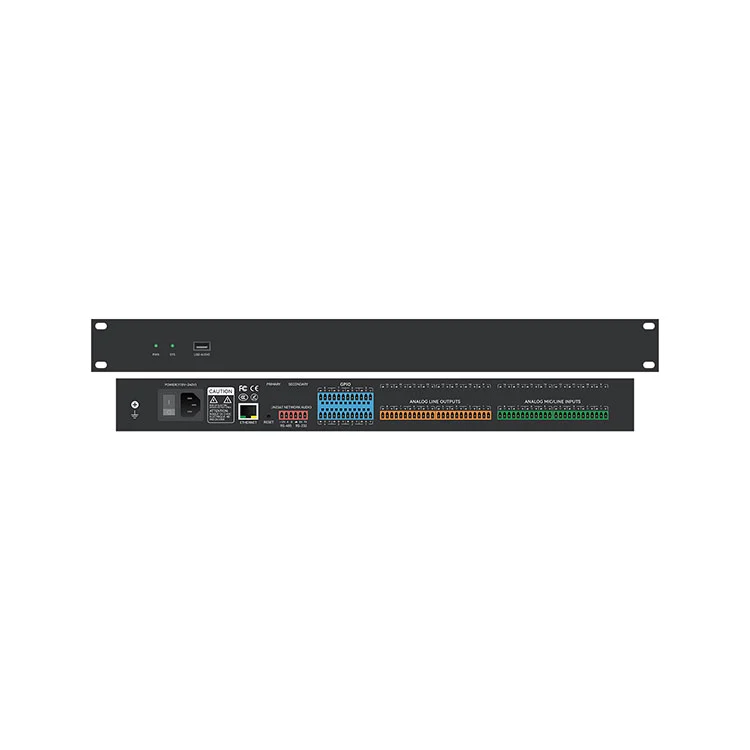

MU-0808 8×8 թվային աուդիո մատրիցա

FHBAVTEC MU-0808 8×8 Digital Audio Matrix-ը ձեռնարկատիրական կարգի 8×8 թվային աուդիո մատրիցայի պրոցեսոր է, որը մշակված է ազդանշանների բարդ երթուղղման, ճշգրիտ խառնման և առաջադեմ դինամիկ մշակման համար պրոֆեսիոնալ AV միջավայրերում: Արդյունաբերական ստանդարտ ADI SHARC 21489 DSP շարժիչով, որն աշխատում է 450 ՄՀց SIMD հաճախականությամբ, MU‑0808-ն ապահովում է ծայրահեղ ցածր ուշացման աուդիո կատարում և ձայնի մաքուր հավատարմություն կորպորատիվ նիստերի դահլիճներում, բարձրագույն կրթության լսարաններում, կառավարական հաստատություններում և բազմաֆունկցիոնալ միջոցառումներում:

MU‑0808-ը, որը պատված է կոմպակտ 1U դարակաշարի պողպատե շասսիի մեջ, միավորում է հիմնական աուդիո DSP ալգորիթմները, ներառյալ ձայնային էխոյի չեղարկումը (AEC), արձագանքի հարմարվողական ճնշումը (AFC), աղմուկի ակտիվ կառավարումը (ANC), Gain-sharing auto-ramic, echo-ramic. Սեղմում և մատրիցային երթուղավորում: MU‑0808-ը ապահովում է անխափան ինտեգրման հնարավորություն ժամանակակից AV համակարգերի համար:

Հիմնական հատկանիշները

• 8 անալոգային մուտքեր և 8 անալոգային ելքեր.Հավասարակշռված Phoenix բլոկային տերմինալային միակցիչներ, որոնք աջակցում են գծային/խոսափող ազդանշաններին՝ անհատական ​​շահույթի հսկողությամբ:

•ADI SHARC 21489 DSP Architecture:Բարձր արդյունավետությամբ 450 ՄՀց SIMD լողացող կետով պրոցեսոր, որն աշխատում է իրական ժամանակի ինտենսիվ աուդիո ալգորիթմներով:

•Pro-Audio լուծում.24 բիթ / 48 կՀց թվային նմուշառման արագություն, որն ապահովում է ձայնի թափանցիկ փոխակերպում և դինամիկ տիրույթ:

• Ակուստիկ Էխոյի չեղարկում (AEC):Սարքավորումների միջոցով արագացված AEC ալգորիթմը վերացնում է ակուստիկ արձագանքը և հեռահար ձայնային արձագանքները հեռակա վիդեոկոնֆերանսների ժամանակ:

• Հետադարձ կապի ավտոմատ վերահսկում (AFC):Դինամիկ խազերի զտման ալգորիթմը նույնականացնում և ճնշում է ակուստիկ արձագանքը (ոռնոցը) իրական ժամանակում:

• Աղմուկի ակտիվ կառավարում (ANC) և ավտոմատ խառնում.Ֆոնային աղմուկի նվազեցում` զուգակցված շահույթի փոխանակման ավտոմատ խառնուրդի հետ` բազմաձայն խոսափողերի կառավարման համար:

• Համապարփակ EQ & Dynamics:Բազմաշերտ պարամետրային EQ (PEQ), Գրաֆիկական EQ, Բարձր անցումային/Ցածրանցումային զտիչներ, Ընդարձակիչ, Կոմպրեսոր, Սահմանափակիչ և Դինամիկ Աղմուկի Դարպաս:

• Matrix Routing & Channel Delay:Ազդանշանների կամայական նշանակում և խառնում 8×8 խաչմերուկների միջև մինչև 1200 մվ կարգավորելի ուշացումով յուրաքանչյուր ալիքի համար:

• USB աուդիո դասի ինտերֆեյս.USB աուդիո ինտերֆեյս առանց վարորդի 1-ի/1-ից դուրս՝ փափուկ կոդեկ հարթակների հետ անխափան ինտեգրման համար (Zoom, Microsoft Teams, Webex):

• Կարգավորելի GPIO ինտեգրում.8 ծրագրավորվող ընդհանուր նշանակության մուտքի/ելքի պորտ՝ անջատիչի տրամաբանության, տեսարանների հետկանչման և արտակարգ իրավիճակների խլացման համար:

• Ճկուն համակարգի վերահսկում.Երկկողմանի հրամանների աջակցություն Ethernet-ի, RS232-ի և RS485-ի միջոցով երրորդ կողմի կառավարման համակարգերի և տեսախցիկի հետագծման ավտոմատացման համար:

• 1U դարակ պարիսպ:Ստանդարտ 19 դյույմանոց 1U դարակաշարերի վրա տեղադրվող դիզայն՝ դարակների անխափան տեղակայման համար:

DSP Core մշակում

MU-0808 8×8 թվային աուդիո մատրիցան ապահովում է ինտուիտիվ և ճկուն DSP մատրիցային ճարտարապետություն, որը թույլ է տալիս համակարգերի ինտեգրատորներին հարմարեցնել ազդանշանի մշակման շղթաները՝ համաձայն հատուկ վայրի ակուստիկ պահանջների.

• AEC (Acoustic Echo Cancellation). Բարձր արդյունավետությամբ էխոյի չեղարկումը օպտիմիզացված է լրիվ դուպլեքս ինտերակտիվ կոնֆերանսների համար՝ կանխելով բարձրախոսների հետադարձ կապը:

• AFC (Adaptive Feedback Suppression)՝ իրական ժամանակի հետադարձ կապի հայտնաբերում և ադապտիվ խազերի հաճախականության զտում՝ համակարգի առավելագույն շահույթը հետադարձ կապից առաջ պահպանելու համար:

• Auto Mixer (Gain-Shareing Algorithm). Ավտոմատ կերպով հավասարակշռում է շահույթը մի քանի ակտիվ խոսափողի ալիքներում՝ համակարգի կայուն շահույթը և խոսքի հասկանալիությունը պահպանելու համար:

• Հավասարեցման հավաքածու՝ անկախ բազմաշերտ PEQ, գրաֆիկական EQ, բարձր անցումային, ցածր անցումային և բոլոր անցումային զտիչներ՝ բարձրախոսների ճշգրիտ թյունինգի և սենյակի ուղղման համար:

• Dynamics Suite. մուտքային/ելքային ընդլայնիչներ, կոմպրեսորներ, սահմանափակիչներ, դինամիկ տիրույթի կարգավորիչներ և աղմուկի դարպասներ գլխամասի կառավարման համար:

• Մատրիցային երթուղիավորում և հավասարեցում. խաչմերուկային հանձնարարություն փուլային կառավարմամբ, ավելացման կտրվածքով և թվային հետաձգման հավասարեցում մինչև 1200 մվ յուրաքանչյուր ելքային տողով:

Վերահսկում և համակարգային ինտեգրում

Նախագծված պրոֆեսիոնալ AV համակարգերի նախագծման համար՝ MU-0808 8×8 թվային աուդիո մատրիցն առաջարկում է ամուր կապի և կառավարման տարբերակներ.

• PC Control Software. հատուկ Windows GUI ծրագրակազմը թույլ է տալիս իրական ժամանակի տեսողական կոնֆիգուրացիա DSP շղթաների, երթուղային մատրիցաների, EQ արձագանքման կորերի և GPIO-ի քարտեզագրումների միջոցով TCP/IP-ի միջոցով:

• Կենտրոնացված ավտոմատացում. բաց սերիական արձանագրություն RS232/RS485-ի միջոցով՝ Crestron, AMX, Extron և այլ կառավարման պրոցեսորների հետ ինտեգրվելու համար:

• Camera Tracking Integration. ուղղակի սերիական հրամանի ելք՝ PTZ տեսախցիկի նախադրյալները գործարկելու համար՝ հիմնված միկրոֆոնի ակտիվ դարպասի գործունեության վրա:

• GPIO Logic Control. 8 բազմաֆունկցիոնալ տրամաբանական պորտեր, որոնք կարգավորելի են արտաքին կոնտակտների փակման, ֆիզիկական ծավալի պոտենցիոմետրերի, լուսադիոդային ցուցիչների կամ հակահրդեհային ազդանշանի արտակարգ իրավիճակների վերացման համար:

Թիրախային հավելվածներ

• Կորպորատիվ նիստերի դահլիճներ և կոնֆերանսների կենտրոններ. բարձր հստակությամբ խոսքի ամրապնդում և առանց արձագանքների տեսահամաժողով:

• Բարձրագույն կրթություն և դասախոսությունների սրահներ. բազմախոսների ավտոմատ խառնում, տեսախցիկի հետագծման գործարկիչ և սենյակի մատրիցայի բաշխում:

• Կառավարություն և հրամանատարական կենտրոններ. բարձր հուսալիության աուդիո մշակում ֆիզիկական GPIO արտակարգ իրավիճակների վերացումներով:

• Բազմաֆունկցիոնալ լսարաններ և իրադարձությունների տարածքներ. ձայնի դինամիկ բաշխում և գոտիների հետաձգման հավասարեցում:

• Առևտրային AV համակարգեր. ֆոնային երաժշտության բազմագոտի բաշխման և էջերի մատրիցային համակարգեր:

Տեխնիկական բնութագրեր

Հաճախակի տրվող հարցեր

Q1. FHBAVTEC MU‑0808-ն աջակցո՞ւմ է էխոյի չեղարկմանը փափուկ կոդեկային տեսահամաժողովների հարթակների համար, ինչպիսիք են Zoom-ը կամ Microsoft Teams-ը:

Պատասխան՝ Այո։ MU-0808 8×8 թվային աուդիո մատրիցն ունի հատուկ ապարատային վրա հիմնված ակուստիկ էխոյի չեղարկում (AEC) և ինտեգրված USB աուդիո ինտերֆեյս 1-ը/1-ը: Միացնելով MU‑0808-ը կոնֆերանս սենյակի համակարգչին USB-ի միջոցով՝ պրոցեսորը մատակարարում է մշակված, առանց արձագանքի խոսափողի ազդանշաններ անմիջապես Zoom-ին, Microsoft Teams-ին կամ Webex-ին՝ միաժամանակ վերացնելով խոսքի հեռավոր արձագանքները և տեղական ակուստիկ ոռնոցը:

Q2. Ինչպե՞ս է կազմաձևված MU‑0808-ը և կարո՞ղ է այն ինտեգրվել երրորդ կողմի AV կառավարման համակարգերին:

Պատասխան. MU‑0808-ը կազմաձևված է Windows-ի համակարգչի կառավարման ծրագրաշարի միջոցով Ethernet-ի միջոցով (TCP/IP), որն ապահովում է տեսողական ինտերֆեյս ազդանշանների երթուղղման, EQ թյունինգի, դինամիկ մշակման և տեսարանի նախադրված կառավարման համար: Երրորդ կողմի ինտեգրման համար միավորն ունի բաց RS232 և RS485 կառավարման արձանագրություններ, որոնք թույլ են տալիս լիարժեք կառավարում Crestron, Extron, AMX կամ PTZ տեսախցիկի հետագծման կարգավորիչների միջոցով:

Q3. Ի՞նչ գործառույթներ կարող են վերագրվել 8 կարգավորվող GPIO պորտերին:

Պատասխան. 8 GPIO տրամաբանական պորտերը կարող են ինքնուրույն ծրագրավորվել որպես թվային մուտքեր կամ ելքեր: Ինտեգրման օգտագործման ընդհանուր դեպքերը ներառում են տեսարանների նախադրված հետկանչման համար ֆիզիկական սեղմման կոճակների միացումը, լուսադիոդային կարգավիճակի ցուցիչների հետ փոխհարաբերությունները, հրդեհային ազդանշանային կոնտակտների փակման միջոցով վթարային համակարգի անջատումը կամ պատին ամրացված գոտու ձայնի վերահսկման անալոգային պոտենցիոմետրերի միացումը:

Q4. Արդյո՞ք MU-0808-ը ֆանտոմային էներգիա է ապահովում կոնդենսատոր խոսափողների համար և ինչպե՞ս է կարգավորվում շահույթը:

Պատասխան՝ Այո։ Բոլոր 8 անալոգային մուտքերն ունեն առանձին անջատվող +48 Վ ֆանտոմային էներգիա, որը կարող է կարգավորվել կառավարման ծրագրաշարի միջոցով, ինչը լիովին համատեղելի է պրոֆեսիոնալ կոնդենսատորի և սահմանային խոսափողների հետ: Մուտքի նախաամպային հզորությունը ծրագրաշարում կարգավորելի է 0-ից մինչև +48 ​​դԲու՝ միկրոֆոնի և գծի մակարդակի տարբեր աղբյուրներ տեղավորելու համար:
