ապրանքի նկարագրությունը

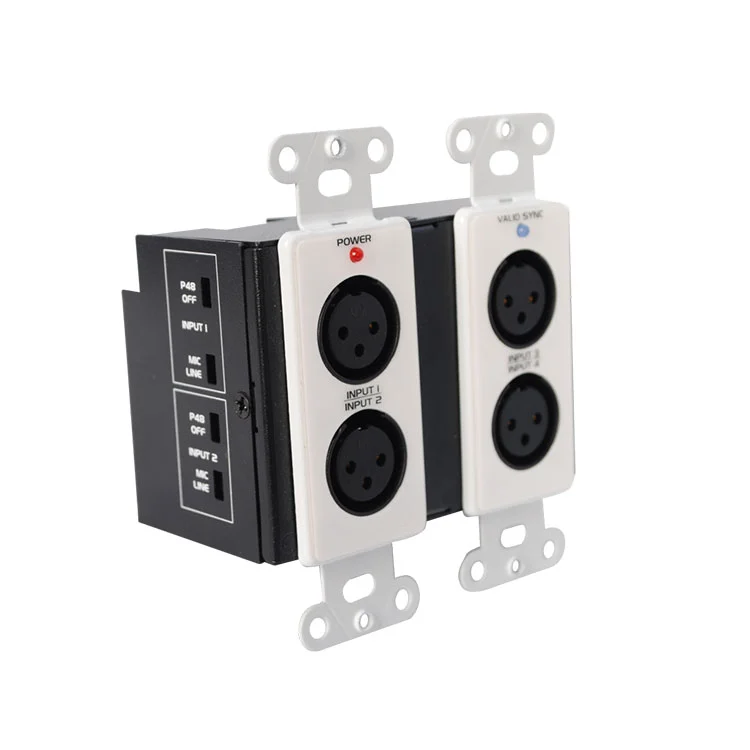

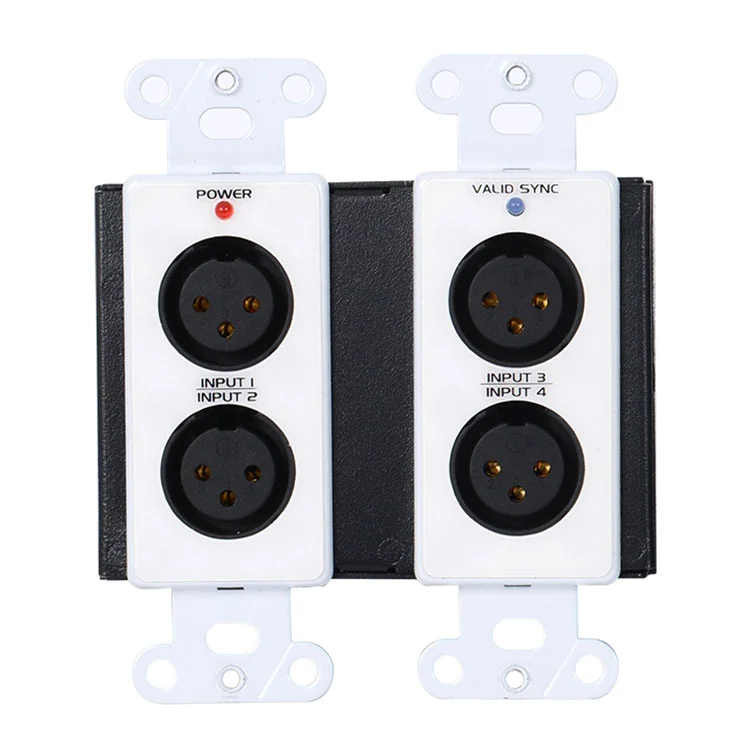

DWP42L- ը բազմակողմանի 4-ներ / 2-ին Dante ցանցի միջերես է, որը վերածվում է անալոգային եւ թվային աուդիոյի միջեւ բացառիկ կատարմամբ: Հատկանշվում է չորս անալոգային մուտք (փոխարկելի է Mic եւ գծի մակարդակների միջեւ կարգավորելի շահույթով) եւ երկու Dante-to-Dog- ի ելքերից, այս կոմպակտ միավորը հեշտությամբ տեղադրում է ԱՄՆ-ի երկկողմանի հետեւի տուփերում: Պարզապես միացեք Ethernet- ի միջոցով Cat5 մալուխի միջոցով եւ կառավարեք աուդիո երթուղին Dante Controller ծրագրային ապահովման միջոցով `ծայրահեղ ցածր լատենտության կատարման համար: Մեր ամբողջական Dante էկոհամակարգը ներառում է DSP պրոցեսորներ, ցանցային միկրոֆոններ, խոսնակներ եւ ինտերֆեյսի լրացուցիչ լուծումներ `համապարփակ աուդիո ցանցերի համար:

Հիմնական հատկանիշները.DWP42L- ն ունի չորս XLR մուտք, ընտրովի MIC / LINE ռեժիմներով, յուրաքանչյուր առաջարկվող միջոցներ (-20DB to + 20DB) եւ տատած 48V ֆանտոմի հզորությունը կոնդենսատորի միկրոֆոնների համար: Այն փոխարկում է անալոգային ազդանշաններ Dante Network Audio- ին `24-բիթանոց բարձր լուծաչափով փոխակերպմամբ, ապահովելով ցածր աղմուկի, բարձր հավատարմության կատարումը: Միավորը հետեւի վահանակում ապահովում է նաեւ երկու դանթե-անալոգային արտադրանքներ (հավասարակշռված / անհավասարակշիռ): Poe կամ 24V DC էլեկտրական ընտրանքներով, առջեւի պանելային կարգավիճակի LED- ները եւ պրեմիում խոսափողը Preamps, այն ապահովում է հուսալի, հեռարձակման որակի աուդիո մասնագիտական կայանքների համար:

ՀՏՀ.

Հ. Դուք արտադրող եք:

- Այո: Մենք Շենժենում տեղակայված արտադրողն ենք:

Հարց. Կարող եք տրամադրել OEM կամ ODM լուծում:

Այո, մենք կարող ենք ապահովել OEM կամ ODM լուծում, կախված հաճախորդի պահանջներից:

Հարց. Ձեր արտադրանքը փոխանցել է որեւէ սերտիֆիկացում:

- Այո, մենք ունենք ԵԽ, RoHS վկայագրեր:

Հարց. Ինչ Dante արտադրանք կարող եք տրամադրել:

- Մենք կարող ենք տրամադրել Dante լուծույթ, ինչպիսիք են Dante DSP, Dante Audio ստացողը, Dante Io- ն, Dante խոսափողը, Dante խոսնակը ...

Ապրանքի ճշգրտում

MIC / LINE մուտքերը Dante ցանցին
Մուտք:	Xlr (կին) x 4
Շահույթի միջակայք	-20 ~ +20
Մուտքային դիմադրություն	> 2.5 K_ (MIC); > 5 k_ (տող)
Phantom Power	48 VDC, փոխարկելի
Հաճախականության պատասխան	20 ՀԶ-ից 20 ԿՀԶ (± 0.5 դԲ)
Thd + n	<0,1%
Աղմուկ + 4 DBU- ից ցածր	<-70 DB
CMRR	> 65 դԲ (50 Հց-ից 120 Հց)
Dante ցանցը գծի ելքեր
Արդյունքներ	2, հավասարակշռված / անհավասարակշիռ, անջատելի տերմինալային բլոկ
Արդյունքի մակարդակ	+4 DBU (անվանական) հավասարակշռված; -10 DBV (անվանական) անհավասարակշռված, ընտրելի
Արդյունքային լարումը	+ 20DBU (@ 0DB ելքային շահ)
Արդյունքային դիմադրություն	150 _ հավասարակշռված; 75 _ անհավասարակշռված
Հաճախականության պատասխան	20 ՀԶ-ից 20 ԿՀԶ (± 0.5 դԲ)
Thd + n	<0,1%
Աղմուկ	<-80db
Խաչեղեն	<85 դԲ (20 Հց 20 կՀց
Դանտե ալիք
Հաղորդիչներ / ստացողներ	2/2
Փոխանցման փոխարժեքը	100 Մբիթ / վրկ
Բանաձեվ	16/24/32 բիթ
Նմուշառման մակարդակը	44.1 կՀց, 48 կՀց:
Dante ինտերֆեյս	RJ45 Jack
Էլեկտրական կապեր	2 pin եվրո տերմինալ
Էլեկտրաէներգիայի պահանջ	24 VDC @ 180 ma Plus միացված Phantom բեռներ կամ POE
Չափում	116 մմ (W) 114.5 մմ (H) × 53.1 մմ (D)
Քաշը, 0.36 կգ - DWP22L-US	370 գ

Ապրանքի գործողություն

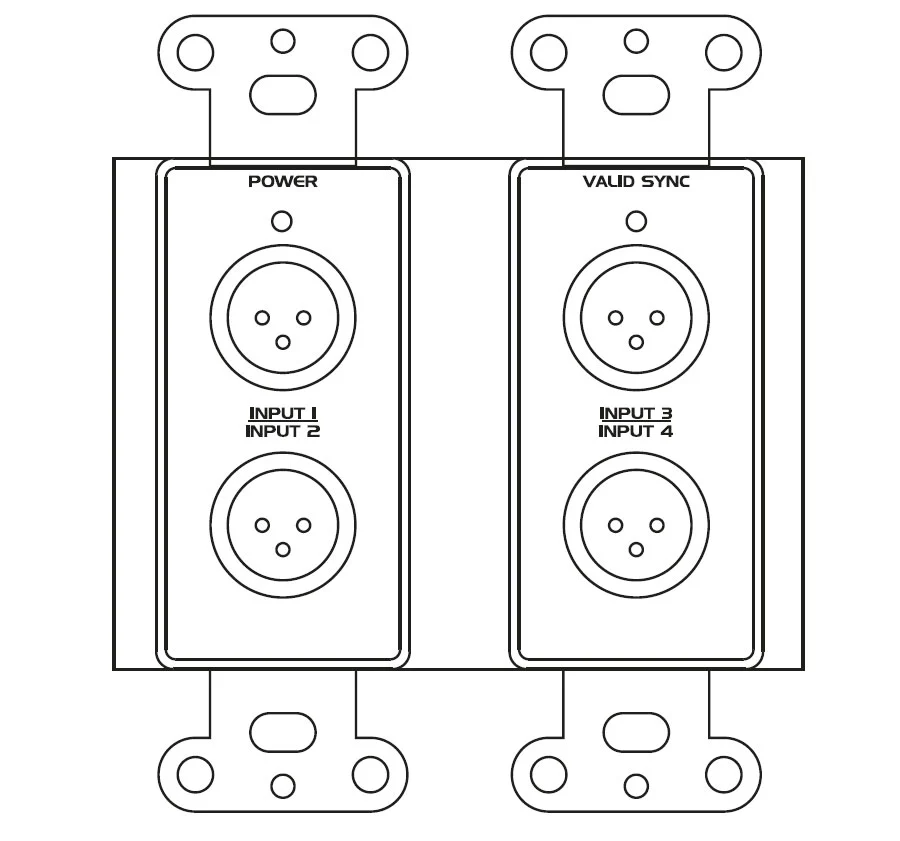

4ch Dante Audio Interface

1. XLR մուտքերը, ընդունեք MIC կամ Line Audio ազդանշանը:

2-ը: Էլեկտրաէներգիայի LED ցուցիչ:

3. Համաժամեցման LED- ը ցույց է տալիս Dante ցանցի կարգավիճակը:

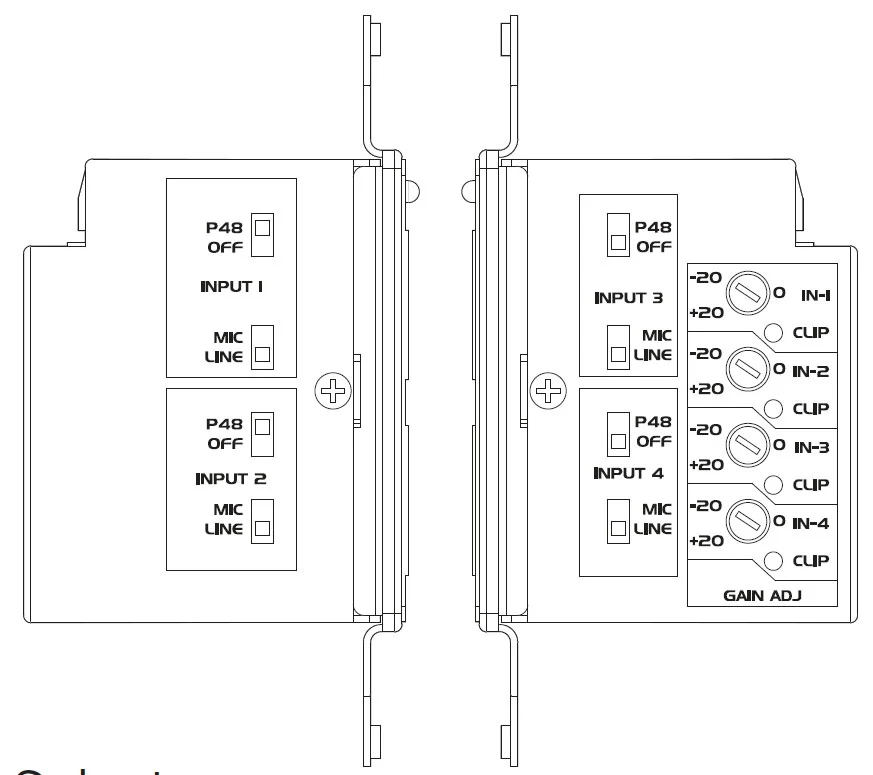

4ch Dante Audio Interface

4: XLR մուտքային ընտրիչ

Գիծ.Ընդունում է հավասարակշռված կամ անհավասարակշիռ գծի աղբյուրը:

MIC:Ընդունում է դինամիկ կամ կոնդենսատորի խոսափողի ազդանշանը:

P48V:Կոնդենսատորի խոսափողը միացնելիս տրամադրում է 48 վ ֆանտոմային ուժ:

5. Մուտքային շահույթի վերահսկում.Յուրաքանչյուր մուտքային ալիքի վրա կարգավորեք մուտքային ազդանշանի շահույթի մակարդակը:

6: ազդանշանային տեսահոլովակը ղեկավարում է յուրաքանչյուր մուտքային ալիքի վրա

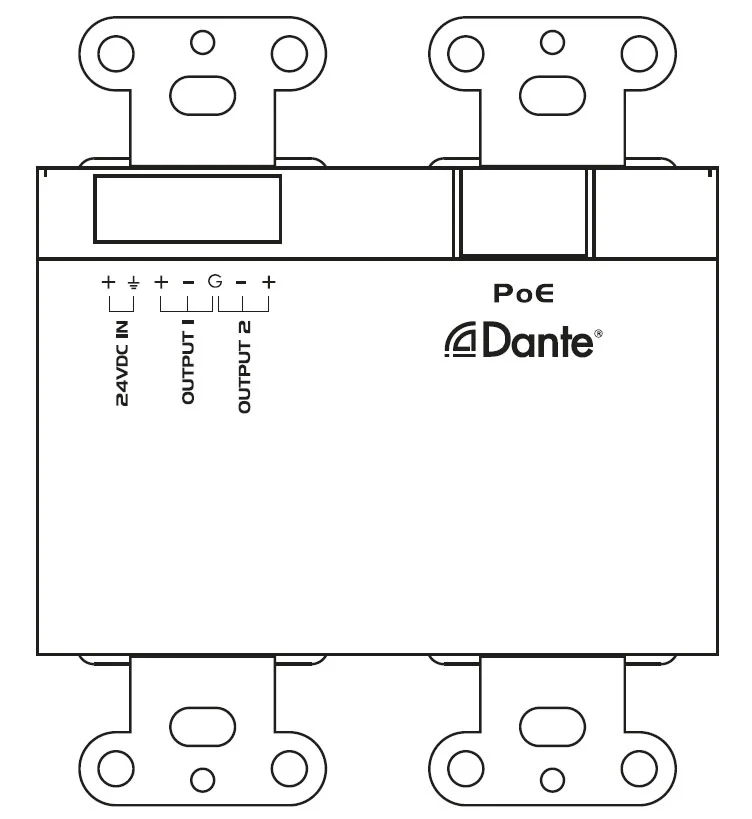

4ch Dante Audio Interface

7. Եվրո տերմինալի արդյունքներ.Կատարում է երկու Dante ալիքները անալոգային գծի ելքեր:

8. RJ45 PORT:Օգտագործելով CAT5 մալուխ, Dante ցանցին միանալու համար:

Նշում.POE- ի միացված ցանցի անջատիչը օգտագործելիս DWP42L- ը կարող էր սնուցվել եւ գործողություն լինել POE- ից:

9. Իշխանություն.Միացեք DC 24V- ից 2P տերմինալային բլոկ կամ DC մուտքային խցիկ:

Նշում.Եթե DC 24V եւ Poe- ն ինչպես ներկա է DWP42L- ին, միավորը կգործի DC 24V- ից: Եվ երբ DC 24V- ը հանվեց, իշխանությունը ինքնաբերաբար կվերածվի Poe Poe:

Ապրանքի դիմում

Dante ինտերֆեյսը (4 X MIC / LINE մուտքերը, 2 X տողի ելքերը) բազմակողմանի աուդիո ցանցային ինտերֆեյսի լուծում է, որը նախատեսված է մասնագիտական աուդիո կայանքներում անթերի ինտեգրման համար: Այն հնարավորություն է տալիս երկկողմանի վերափոխում անալոգային եւ դանթե թվային աուդիո միջեւ, Pls- ը վերաբերում է ստորեւ

1. Կենդանի ձայնային եւ իրադարձությունների արտադրություն

• Միացրեք միկրոֆոններ, գործիքներ կամ գծի մակարդակի աղբյուրներ (օրինակ, խառնիչներ, նվագարկման սարքեր) Dante ցանցին `ցածր լատենտների բաշխման համար` բազմաթիվ փուլերի կամ գոտիներում:

• Ուղարկեք վերամշակված աուդիո Dante-Mixer- ից մինչեւ անալոգային ուժեղացուցիչներ, մոնիտորներ կամ ձայնագրող սարքեր:

2-ը: Համաժողով եւ համակարգեր

• Ինտեգրվել անալոգային միկրոֆոններ (օրինակ, ամբիոնային MICS, Panel MICS) Dante- ի վրա հիմնված կոնֆերանսների համակարգի համար `ճկուն երթուղղման եւ վերամշակման համար:

• Արդյունք Dante աուդիո կերակրում է անալոգային բարձրախոսներին կամ ժառանգության ուժեղացուցիչներին հանդիպումների սենյակներում, լսարաններում կամ դասախոսություններում:

3. Հեռարձակման եւ ձայնագրման ստուդիաներ

• թվայնացնել անալոգային աղբյուրները (MICS, գործիքներ, արտաքուստ փոխանցում) եւ դրանք փոխանցել Dante- ի վրա `ձայնագրելու, հոսելու կամ հեռարձակելու համար:

• Ուղարկեք Dante Feeds (E.G., Daw Արդյունքները, ինտերկոմ ազդանշանները) անալոգային մոնիտորների, ականջակալների կամ վերամշակման սարքավորումների համար:

4. Երկրպագության եւ ներկայացման վայրեր

• Ձեռք բերեք երգչախմբի MICS, գործիքներ կամ խոսակցական խոսք եւ բաժանեք դրանք Dante- ի միջոցով Foh Mixers- ի, ձայնագրման համակարգերի կամ կենդանի հոսքերի միջոցով:

• Dante նվագարկման ուղիներ կամ հայտարարություններ անալոգային գոտու բարձրախոսների կամ հետաձգման գծերի մասին:

5. Տեղադրված ձայն եւ հյուրընկալություն

• Միացրեք ֆոնային երաժշտության (BGM) համակարգերը, MICI- ներում կամ անալոգային աղբյուրներ կենտրոնացված վերահսկողության համար Dante ցանցին:

• Արդյունքային ցանցի աուդիո (օրինակ, Ծրագիր հոսքեր, արտակարգ իրավիճակների ահազանգեր) դեպի անալոգային ուժեղացուցիչներ հյուրանոցներում, ռեստորաններում կամ մանրածախ տարածքներում:
